1246/ SASAKI号のアーシング
□投稿者/ ノズ・コレ -(2022/06/07(Tue) 22:09:20)


/0バイト

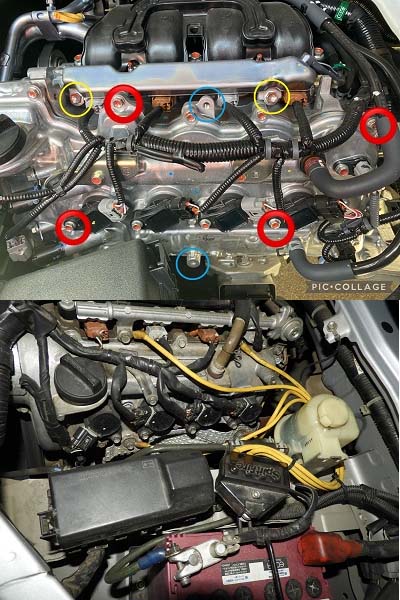

    ノズ・コレのタウンエースのアーシングを改めて公開します。
    アーシングポイントx4点のうち、画像下段の2点は、エンボス加工の遮蔽版の固定ボルトを利用。

    問題は、4本のアーシング電線をまとめるセントラルブロックをどうするかでしょう。私は、スプリットファイヤのアーシングキットを活用しました。
    セントラルブロックがなければ、該当品を探すか自作するか。
    バッテリーのマイナス端子に着地したら、走行中の振動ですっぽ抜けないように、インシュロックタイなりで、きちんと固定します。
    テストランの後、ゆるみがないかチェックして、再度増し締めして、アーシング作業完了となります。



      ■ bongopooh (2022/06/09(Thu)/NO.1247)
        丁寧なご指導有難うございます
        写真にある黄色と青の〇がおすすめということで良いでしょうか?よろしくお願いします

      ■ ノズ・コレ (2022/06/09(Thu)/NO.1248)
        >写真にある黄色と青の〇がおすすめということで良いでしょうか?よろしくお願いします
        純正アースがあるのに、さらにユーザー自身がアーシング追加をするに、「絶対コレ!」というアーシングポイントはありません。
        アーシングは、自己責任に基づいています。
        したがって「おすすめ」はしません。

        私だったら、前記のように
        ●「サービスタップ」が青色。
        ●「ブラケット固定」が黄色。
        あたりを狙うかなということです。

        インターネットは、自己責任が基本です。
        冷たいいいかたかもしれませんが、この点を勘違いしないでくださいね。
        では、ご健闘を祈ります。


△NO.1246 に返信△
Name // E-Mail// FontColor/
コメント/ /削除キー/
投稿キー/2394 (表示されている投稿キーと同じ値を入力してください)


1241/ 教えてください
□投稿者/ bongopooh -(2022/06/04(Sat) 13:22:04)

    初めまして メール投稿にて教えていただきたいことがありましたが コンタクトを取れそうなページがこちらしかなく掲示板投稿させていただいています。
    タウンエース403Mのアーシングについて検索していたところノズ・コレページにたどり着きました。
    とても興味深く読ませていただいて、お手本にして自作してみたいと思うのですが 当方、自動車のエンジンなどの機械ものに知識がなく教えていただきたいことがあります 宜しくお願い致します。
    写真を見させていただいてアースのポイントが少しわかり辛かったので確認させてください。
    @添付した写真の青○のボルトにアースを取るということで良いのでしょうか?
    A写真下部の黒い部分はスパークプラグのコネクター?だと思うのですが そこに取るのでしたら 4本ともプラグに近いそのボルトでアーシングする方が素人的には良い気がするのですがどうでしょうか?
    Bエンジン側の端子はボルトを抜かないといけない丸形端子をしようするのでしょうか? Y型端子ではだめなのでしょうか?
    C端子を取り付けるボルトのサイズは6mmでしょうか8mmでしょうか?

    お恥ずかしい質問をしていると思いますがよろしくお願い致します



      ■ スーパーてつ (2022/06/07(Tue)/NO.1244)
        ノズコレさんからの回答です。

        ------------------------------------------------------------------------

        タウンエース403Mさんへの回答です。

        >@ HPの写真を見ると添付写真の赤??のボルトからアースを取られている様ですが間違いないでしょうか?
        添付画像を拝見しました。
        上段2点は〇。
        下段2点のアーシングポイントは、やめましょう。

        下段2点は、ダイレクト点火方式のコイル+プラグキャップの固定ボルトです。
        デリケートな点火系に直接、アーシングするには、リスク大と考えます。
        せいぜい、シリンダーヘッドに抱かせてあるブラケットあたりにした方が無難です。
        シリンダーヘッドの残留電流をスムーズに流すのが、目的です。

        >A 取り付ける端子は丸型でしょうか? Y型ではダメでしょうか? やはり電通面積的にはボルト全抜きで?
        丸端子にする目的は、振動によるゆるみ及び脱落防止です。

        動いているクルマのエンジンは、常に振動が発生しています。
        Y端子では、ゆるみによる端子の脱落が考えられます。
        ボルトからY端子がすっぽ抜けると、あまり良い事ではありませんね。
        アーシング作業では、要所要所は、めんどうでもきちっと行いたいものです。


        >B スパークプラグ固定のボルトを使用するのでしたら4本全部をそこにアースすれば プラグに近くて良い様な気が素人にはするのですがどうでしょう?

        @と関連していますが、プラグキャップだけを固定しているのではありません。
        ダイレクト点火方式のコイルも同居しています。

        ボルトで固定されているコイルは絶縁されているようですが、細いリード線もあります。
        デリケートな信号線らしき周囲は、アーシングポイントには不適。

        シリンダーヘッドの残留電流の除去。
        これが目的です。
        有効に除去できるポイントを狙います。

        >C 本当に初歩的ですみません
        エンジン側のボルトのサイズは6Mですか8Mですか?
        6mmと8mmといろいろ使われています。
        画像の赤丸は、6mmのようです。
        ネジの外形を測るには、ノギスがあります。

        クルマで使われる8mmネジは、並目(M8P1.25)ではなく細目(M8P1.0)と思います。
        外径が同じと思い、無理やりねじ込んで、ネジ山破損とならないようにご注意!!

        シンダーブロックに何も使われていないメネジを「サービスタップ」と言います。
        外径は同じでもネジ山のピッチが一致しないことがあるので、並目か細目かチェック。
        https://daidohant.com/tips/%E3%81%AD%E3%81%98%E3%81%AE%E8%A6%8F%E6%A0%BC/

        以上です。

        ------------------------------------------------------------------------

      ■ !bongopooh (2022/06/07(Tue)/NO.1245)
        ありがとうございます 大変勉強になりました。
        コツコツ慎重にとりくませていただきます。また、結果報告などさせていただきます。
        それと更に質問と言うか疑問に思うことがあります。私のタウンエースはこの夏が初めての夏になるのでこすが エアコンを使用してもあまり燃費が変わらない、なんなら少し良くなっている気さえするのですが やはり気のせいでしょうか?


△NO.1241 に返信△
Name // E-Mail// FontColor/
コメント/ /削除キー/
投稿キー/7590 (表示されている投稿キーと同じ値を入力してください)


1132/ 横浜−浜松間走行後の燃料計
□投稿者/ ノズコレ -(2010/12/02(Thu) 21:51:32)


/0バイト

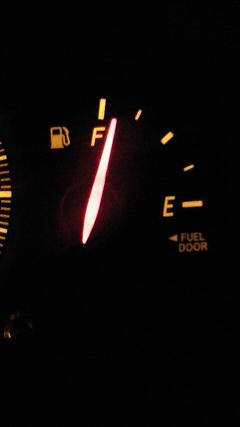

    昨日、横浜市内のセルフGSで満タン給油後市街地を5〜6km走ってから保土ヶ谷バイパス経由で、東名高速横浜町田IC〜浜松IC間を230km走った直後の燃料計の画像です。走りは、半分ラフ。
    マイカーのウィッシュ1.8X4ATの燃料タンク容量は60Lですが、消費ガソリン量は13.3Lということで、燃料計の針はこのような動きとなりました。計算すると平均燃費は17.3km/Lだから、もう少し工夫すれば、無給油1000kmも実現可能です。

    マイカーの燃費対策は、もちろんパワードセイリングのみ。それ以外は、しいて挙げればマフラーアーシングかな?



      ■ スーパーてつ (2010/12/02(Thu)/NO.1133)
        ウィッシュでも、無給油で1000km実現可能ですか。

        「無給油 1000km」で検索すると、「ヴィッツ1000km物語」がトップに表示されます。

        しかも、最近では他の方も無給油1000kmを達成されているようですね。

        ノズコレさんも、再チャレンジしますか?

      ■ ノズコレ (2010/12/02(Thu)/NO.1134)
        早いレス、ありがとうございます。
        >ウィッシュでも、無給油で1000km実現可能ですか。
        今年はじめに、高速道路+一般路少しで無給油900km以上をマークしているので、もう少し頑張れば1100〜1200kmくらいは走れそうです。

        >しかも、最近では他の方も無給油1000kmを達成されているようですね。
        動画サイト「タントで無給油1000km走ってみる」を拝見しました。
        走行距離1001.3kmですが、計測誤差を考えるともう少し距離を伸ばしたいものです。粘りと頑張りには脱帽です!
        無給油1000kmトライとは、「エコドライブによりエコ意識を高める」「楽しみながらエコドライブのスキルが身に着く」ことです。トライには、実現可能と見込んで計画し、余裕をもって(1000+α)kmのゴールをしたいものですね。

      ■ スーパーてつ (2010/12/02(Thu)/NO.1135)
        妻のポロは一般路で19km/L近くマークしましたので、もしかしたら高速道路を80km/Lで流すと実現するかもしれません。

        > 余裕をもって(1000+α)kmのゴールをしたいものですね。
        お〜楽しみにしています。


△NO.1132 に返信△
Name // E-Mail// FontColor/
コメント/ /削除キー/
投稿キー/9439 (表示されている投稿キーと同じ値を入力してください)


1137/ 浜松−厚木間走行後の燃料計
□投稿者/ ノズコレ -(2011/08/17(Wed) 21:39:46)
□U R L/ http://www.super-tetsu.com/nenpi/nozukore/index.htm


/0バイト

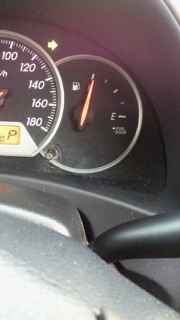

    お盆休みの8月16日に東名を利用して、前回と同じウィッシュ1.8X4WDで、満タン給油の浜松-厚木間を走破した直後の燃料計です。
    盆休みだから、途中、3回、渋滞があってノロノロ運転を強いられました。1回の渋滞でおよそ平均燃費0.5km/Lダウン。ノズ・コレページ紹介のデュアドRタイプの新作でのテスト走行でもあり、当然、ノーエアコン運転。走行距離197.4km、平均燃費18.52km/Lでした。
    半年前と比べ、チョット進化したようです(笑)。目標は20.0km/L超!

    ちなみに、新型ウィッシュ全グレードの高速平均燃費は、16.8km/L。



      ■ スーパーてつ (2011/08/17(Wed)/NO.1138)
        この季節・暑さで、ノーエアコン運転ですか。
        熱中症にならないよう、気を付けてください。

      ■ ノズコレ (2011/08/18(Thu)/NO.1139)
        レス、ありがとうございます。心配してくれてありがとう。
        私は、この30年間、冷房目的でカーエアコンを使ったことはほとんどありません。カーエアコンを使用すると、燃費は20〜25%ダウンするから。テストの参考にならないから。人工の風が体に合わないから……。いろいろ理由があります。
        暑い夏といえば、A・セナが事故死した1994年の夏はもっと暑かったのですが。あんまり暑いので、自分の体の芯から熱さを感じたので自分が病気かと勘違いしたくらい。それと比べると今年の夏はまだまだ。工夫すれば、ノーエアコンでもいけますよ。中間点の富士川SAではたっぷりと1時間弱、休憩をとりました。
        燃費数字を並べてみましたが、あまり刺激的な数字でないようですね(笑)。
        さらなる努力を要す、というところでしょうか!?

        ただいま、ラジエター系デュアド2の画像編集を行っています。近いうちにアップ予定。


△NO.1137 に返信△
Name // E-Mail// FontColor/
コメント/ /削除キー/
投稿キー/3920 (表示されている投稿キーと同じ値を入力してください)


1092/ 燃費向上グッズ
□投稿者/ バリューコネクト -(2008/08/26(Tue) 23:46:56)
□U R L/ http://q-bit.value-cnt.com

    ガソリン車とでディーゼル車での燃費向上商品のご案内
    「LQデバイスVer.2」

    財団法人日本自動車研究所での燃費向上データ取得済み!

    現在では第3者機関でのデータがない商品は排除されています。

    取り付け簡単です。
    詳しくはURLご覧ください。
